虽然小提琴轻的出奇，但上紧弦后小提琴变成受很大的压力及张力。面板的承受压力约有11公斤。 E弦定准了音后，张力可达到9公斤强；而G弦则有6公斤。4弦加起来后，就有30多公斤了！然而这浑然一体的琴身，由许多部件组成，部件的数目70件以上，其中显然有力学的匠心。

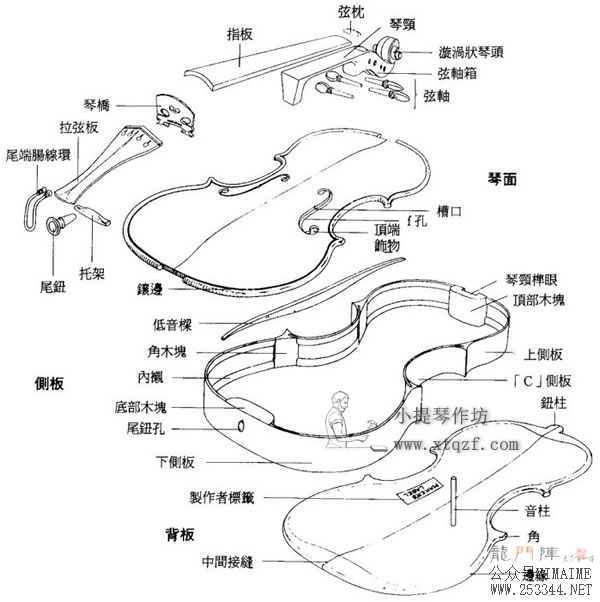

●弦轴(Peg):四支逐渐变细、坚固的木栓子(乌木或红木)，插入弦轴箱的孔中，主要用来使每根弦穿过弦轴上的孔并缠烧在上面，固定弦的位置并可调整弦的紧度，也就是所谓的调整弦的音高。

●弦轴箱(Peg box):在琴颈延伸到漩涡状琴头的部份，钻了四个孔，以便插入弦轴。

●漩涡状琴头(Scroll):小提琴琴颈的顶端，由弦轴箱延伸出去成弯曲型的头部，带有巴洛克风格的装饰。

●弦(String):制作弦的材料有羊肠、金、银、铝、合金铜、尼龙等，结构可以是单根或是绞合的。小提琴四条弦的定音为G(频率196 Hz)、D(频率293 Hz) 、 A(频率440 Hz)、 E(频率660 Hz)。

●弦枕(Nut):一小块贴在小提琴琴颈上的乌木，具有槽沟，用来确定四根弦的位置，并把弦抬高到指版的上方。

●指板(Fingerboard):由乌木制成，因定在琴颈上，使演奏者左手在接触弦时可以把弦压在指板上。指板的横断面呈弧形，从弦枕端开始，宽度不断增加，使跨过琴桥的弦的间隔增宽，以便运弓大致延伸到f孔的位置。

●琴桥(Bridge):由枫木制成，架在面板上，只靠弦的压力固定在弦和面板之问，用来支撑弦，使弦适当地高于面板和指板。

●拉弦板(Tai珍iece):小提琴末端用尼端肠线环固定在尾钮上的一块乌木板，将四条弦连接到扛弦板上固定住。

●尾端肠线环(Tailgut)系在拉弦板上的线环，用肠线、金属丝或尼龙线绞成，用来使拉弦板固定在尾纽上。

●尾钮(Button):插入底部木块，使尾端肠线环和在上面用以巩固拉弦板。

●托架(Saddle):一小块由乌木做成的硬木，用于保护面板末端边缘的底部(因为尾端肠线环会压在上面)。

●琴面(Top plate):又称面板，由云杉木制成，在面板上开了两个音孔，因为形状被称为f孔(F-holes)，并且在面板边缘的槽中嵌入一​​条狭窄的镶边(Purfling)，用来保护边缘并作装饰用。

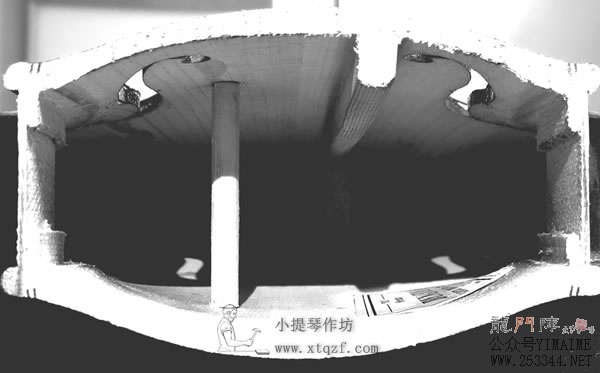

●低音梁(Bassbar):一条薄而弯曲的云杉木或松木制成，黏在面板下方，位置在琴桥低音脚下(如图中琴桥的左脚)。

●音柱(Soundpost):一根小木棍由云杉木或松木制成，垂直装在面板与背板之问，位置在琴桥高音脚下(如图中琴桥的右脚)。

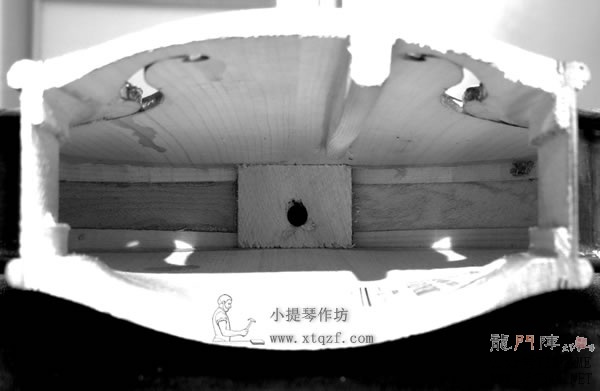

●侧板(Rib):由六块薄枫木侧板于加热后弯曲定型而成，在接合处由内部木块(Block)加强一四个向外弯曲的角上各一块、底部一块、顶部一块，且在侧板内部的边缘黏上内衬(Linging)，为了使侧板、面板和背板能坚固地胶合在一起。

●背板(Back plate):由枫木制成。
